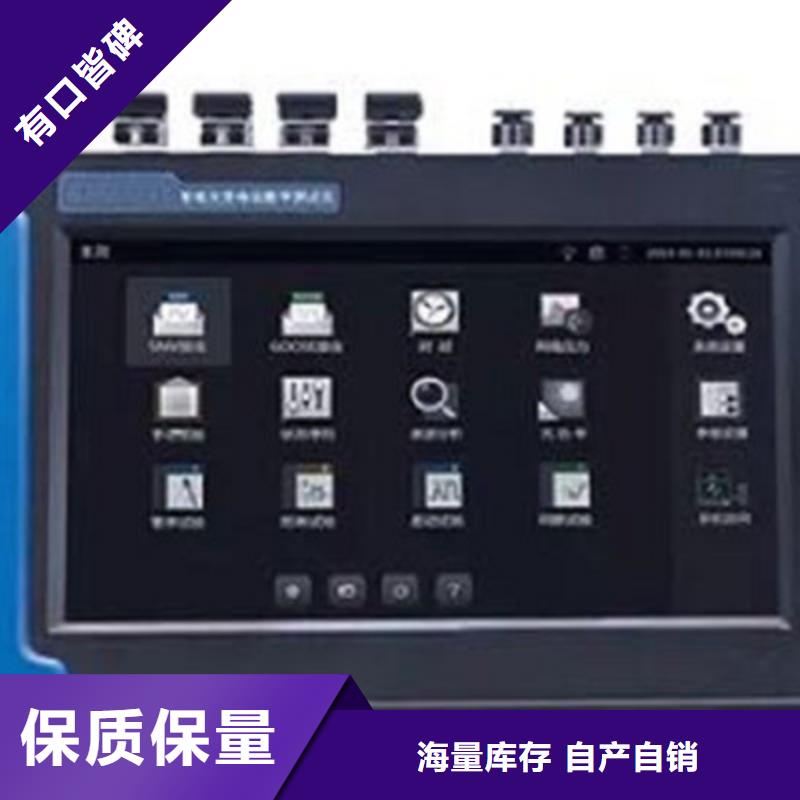

临沂手持式光数字测试仪支持时间同步检测功能，可对接入的对时信号进行解析并计算其时间偏差；支持SCD文件比对功能，直观的显示两个SCD文件内的不同之处；提供USB口，可通过USB口进行图片及报文的拷贝支持报文异常测试，可在功能测试过程中进行报文异常测试；支持单纤发送及单纤接收；内置大容量锂电池，续航时间不少于6小时主要技术参数IEC 61850接口功 能：任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型： LC数 量： 3对，其中1对为100/1000M自适应，2对为100M波 长： 1310nmFT3接口功 能： GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型： ST数 量: 1个发送口，1个接收口相位范 围:0~360°准 确 度:±0.1°分 辨 率:0.1°频率范 围:0~1000Hz准 确 度： ＜±0.001Hz(0~65Hz)，＜±0.01Hz(65~450Hz)，＜±0.02Hz(450~1000Hz)分 辨 率： 0.001 Hz 时间范 围： 10ms~9999.999s分 辨 率： 1ms开关量输入数 量： 1对 可接空节点及带电位节点(0~250V)开关量输出数 量： 1对遮断容量： DC250V /0.5A反应时间： ＜100us同步接口类型：IRIG-B/PPS光信号数 量：2个:1个对时，1个授时有线连接接口类型： 百兆Lan口，RJ45数 量： 1个供电电源供电电压： AC 220V，允许偏差：-20％~15％供电频率： 47~65 Hz充电电压： 5V4AUSB 口数 量： 1个工作环境条件工作温度： -10℃~50℃湿 度： ≤95％无凝露其他重 量：2.5kg尺 寸：239mm×41mm×170mm(长x宽x高)显 示 屏：7寸真彩液晶触摸屏显示单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

临沂手持式光数字测试仪 模式三：Goose发布-Goose订阅2.12 测试配置测试配置主要用来定义电流电压、状态序列、Goose发布等保护功能测试模块需要用到的SV/GS控制块。新增 F1添加新的SV/GS报文控制块；修改 F2编辑选中SV/GS报文控制块的属性参数；删除 F3删除选中SV/GS报文控制块；通道映射 F4用于定义SV报文控制块的数据集，包括通道映射、变比设置、品质设置等；光口转发 F5用于控制光口数据进行镜像、转发、回环；下载 F6保存并下载设置的报文控制块参数定义并使其生效；测试配置有任何变动，您都必须点“下载”否则不会生效。控制块使能OK键不勾选——不发送或接受该组报文；勾选——发送或接收该组报文2.12.1 添加报文控制块提供三种添加方式：从解析的SCD文件中添加；从报文分析模块侦听到的报文控制块添加；手动添加。手动添加/修改9-2 SV报文AppID：0x0000-0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255ASDU个数：0-20采样点数：24-256点/周波同步方式：软件强制，按同步标志位设定值发送；外部控制，按万用表GPS同步对时（IRIG-B、PPS、1588） 的实时状态发送；额定延时：0-5000ms通道个数：1-40归零方式：整秒归零（如80点/周波时，采样计数0-3999）；不超过65535 0xFFFFVLANID:0-4095优先级：0-7配置版本号：0-255TTL:报文生存周期，一般采用2×T0（心跳）时间T0：心跳间隔T1：小间隔Goose发送过程（机制）示意图通道数：0-128，Goose通道数据类型不同时，通道个数也会不同。手动添加/修改FT3报文报文格式IEC60044-8（国网）扩展帧报文IEC60044-8标准帧报文许继私有FT3格式报文通讯传输方式：曼码或异步串口波特性：5M、 可设采样率：24～256点/周波LNNAME：逻辑接点名 0xFFLDNAME：逻辑设备名， 数据集，0x00-0xFF额定相电流：A额定相电压：KV额定中性电流：A额定延时：us2.12.2 通道映射9-2 SV通道映射定义SV报文控制块的数据集，包括通道变量映射、变比、品质、额定延时等。

临沂手持式光数字测试仪 通道映射F1，将SV报文数据集通道映射到第I组或第II组变量，自动根据通道描述自动关联到电流或电压或延时变量；还可以通过映射列的下拉选择框进行调整。变比设置默认只对选中通道生效，勾选“应用到所有通道”对所有通道生效。品质因素SV一般只对有效位、检修位进行设置。GS通道映射定义GS报文控制块的数据集，包括通道变量映射、数据类型、品质、默认值等。通道映射F1，将GS报文数据集通道映射到开出1-8(GS订阅映射到开入A-H)；数据类型DAType基本类型DOType结构类型数据类型：单点、双点、整形、无符号整形、浮点、字符、BCD等Q品质T时间戳FT3通道映射保护电流01CF（463）保护电压2D41（11585）测量电流/电压2D41（11585）2.12.3 光口数据镜像、转发、回环镜像：将某个光口发出的报文镜像到其它空闲的发送光口，使多个光口发送同样的报文；转发：将某个光口接收的报文从其它空闲的光口转发出去，用于串行侦听报文或闭环试验；回环：在外部不接线的情况下，将光口发送的报文通过底层处理使其回环到该光模块的接收口，用于自检等。2.13 系统设置2.13.1 同步与时间IEEE-1588对时开启IEEE-1588对时设置对时端口，选择ETH1或ETH2；自动同步时间勾选后，一旦锁定IRIG-B或IEEE1588信号，自动将本机时间与GPS时间同步。消抖时间设定测试仪硬开入接口的抖动时间。2.13.2 显示设置屏幕亮度20％～待机时间30s～从不待机，用户在待机时间内无操作，屏幕自动关闭。按任何键或点触屏幕退出待机状态。智能省电默认开启。智能省电模式开启时，当系统进入待机后，如果在待机时间设定值内仍无任何操作（即两倍待机时长设定值内用户无操作），系统将自动关闭光纤模块的通讯，以达到更优的节电效果。一旦退出待机状态，光纤模块自动开启。注：当使用测试仪对报文进行长时间监控时，应关闭智能省电模式。2.13.3 默认参数高中低三侧PT、CT变比2.13.4 软件版本信息提供出厂编号、日期查询及软件版本查询。软件版本升级操作：1、将软件升级包复制到U盘根目录；2、将U盘插入USB接口；3、选中“升级”行，按OK键（或双击“升级”行），自动升级。

临沂手持式光数字测试仪 通道映射F1，将SV报文数据集通道映射到第I组或第II组变量，自动根据通道描述自动关联到电流或电压或延时变量；还可以通过映射列的下拉选择框进行调整。变比设置默认只对选中通道生效，勾选“应用到所有通道”对所有通道生效。品质因素SV一般只对有效位、检修位进行设置。GS通道映射定义GS报文控制块的数据集，包括通道变量映射、数据类型、品质、默认值等。通道映射F1，将GS报文数据集通道映射到开出1-8(GS订阅映射到开入A-H)；数据类型DAType基本类型DOType结构类型数据类型：单点、双点、整形、无符号整形、浮点、字符、BCD等Q品质T时间戳FT3通道映射保护电流01CF（463）保护电压2D41（11585）测量电流/电压2D41（11585）2.12.3 光口数据镜像、转发、回环镜像：将某个光口发出的报文镜像到其它空闲的发送光口，使多个光口发送同样的报文；转发：将某个光口接收的报文从其它空闲的光口转发出去，用于串行侦听报文或闭环试验；回环：在外部不接线的情况下，将光口发送的报文通过底层处理使其回环到该光模块的接收口，用于自检等。2.13 系统设置2.13.1 同步与时间IEEE-1588对时开启IEEE-1588对时设置对时端口，选择ETH1或ETH2；自动同步时间勾选后，一旦锁定IRIG-B或IEEE1588信号，自动将本机时间与GPS时间同步。消抖时间设定测试仪硬开入接口的抖动时间。2.13.2 显示设置屏幕亮度20％～待机时间30s～从不待机，用户在待机时间内无操作，屏幕自动关闭。按任何键或点触屏幕退出待机状态。智能省电默认开启。智能省电模式开启时，当系统进入待机后，如果在待机时间设定值内仍无任何操作（即两倍待机时长设定值内用户无操作），系统将自动关闭光纤模块的通讯，以达到更优的节电效果。一旦退出待机状态，光纤模块自动开启。注：当使用测试仪对报文进行长时间监控时，应关闭智能省电模式。2.13.3 默认参数高中低三侧PT、CT变比2.13.4 软件版本信息提供出厂编号、日期查询及软件版本查询。软件版本升级操作：1、将软件升级包复制到U盘根目录；2、将U盘插入USB接口；3、选中“升级”行，按OK键（或双击“升级”行），自动升级。

临沂手持式光数字测试仪完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。?轻小型高集成单机和一体化结构 属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。环境条件正常工作温度： --5℃~45℃极限工作温度： --10℃~50℃储存及运输： 0℃~40℃工作湿度： 20％~90％，无凝露工作环境： 无腐蚀性气体大气压力： 80kPa~110kPa海拔：0~3000m 临沂手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对 临沂手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对 可接空接点及带电位接点

临沂手持式光数字测试仪定制服务：为了满足客户（特别是保护厂家）对不用应用的需求，我们还为客户提供贴心的软件定制服务！1.4 产品面板图1 TH-8508智能变电站光数字测试仪面板图示 1.5 外围接口图2 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，10M/100M自适应USBUSB接口USB2.0USB存储设备接入SYN同步接口SCIRIG-B或PPS接入S1/2光纤串口SC，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2光以太网口SC，1310nm，100MIEC618650 SV/GS 报文收发指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图3 TH-8508智能变电站光数字测试仪顶部图示接口标签类型接口方式功能描述NET电以太网口RJ-45，100/1000M根据插入的光纤模块类型自动识别USBUSB接口USB2.0USB存储设备接入SYN同步接口STIRIG-B或PPS接入S1光纤串口ST，850nm，2M～10MIEC60044-7/8 FT3帧报文收发ETH1/2/3光以太网口LC，1310nm/850，100/1000MIEC618650 SV/GS 报文收发开关量9针插头开入：空接点或带电位检测；开出：高速开出。开入开出硬接点指示灯电源/充电LED红-充电；绿-电量满通讯状态LED绿-闪烁，有数据；黑-无数据图4 TH-8508智能变电站光数字测试仪底部图示电源适配器参数型号：XC-04230输入：100V～240VAC50/60Hz2.0A Max输出：4.2V，3.0A指示灯：红灯——正在充电绿灯——未工作或充满不亮——无外部供电或损坏充电结束后请把及时将电源适配器拔出电源插座，以节省能源。1、如果电源适配器损坏，请严格遵循万用表充电设备要求参数采购新的电源适配器，不能随意混用，以防损坏万用表。

临沂手持式光数字测试仪常规的保护测试功能包括：1、继电器：测试电压电流、中间、时间、功率方向、同期、频率、阻抗、过流等各类继电器。2、差动试验：测试比例制动、谐波制动、直流助磁、速断、电铁变差动等原理构成的差动保护。3、故障模拟：简单故障模拟、多态模拟、系统振荡、故障再现、高级仿真。4、阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、动作、记忆等阻抗特性。5、线路保护：距离保护定值校验、零序电流定值校验、工频变化量距离定值校验、整组传动试验、成套微机保护定值校验和时间特性。6、程控电源：电源发生器、谐波发生器、三角波、方波发生器、地铁直流保护。7、自动装置与表计：同期装置、毫秒计、功率表、快切装置、备自投。5、主要特点a. 采用了包括先进的军用通讯处理器和通讯专用嵌入式技术在内的多项高新技术，“基于PCI总线的MCU＋FPGA＋DSP架构”保证系统的实时性能、运算能力、通讯速度和稳定可靠。b. 采用MCU片内微总线网络接口结合FPGA网络及串行通信协处理插件的SMV报文传输技术，保证光网口和光串口的SMV输出高速可靠，数据帧发送间隔稳定均匀，离散度偏差≤±1μS可达，远超 保护“不依赖外部时钟同步采样”对SMV离散度的要求。c. 提供多达6对光网口和7个光串口，以独特的光网口动态复用技术在每对光网口均可支持多达10组IEC 61850-9-1/2 SMV、GOOSE报文混合收发，每个光串口可配置1组FT3 SMV收发，完全满足保护“直采直跳”、“保护就地化”、“双采样”等国网新标准对保护测试的需求。d. 具有针对数字保护测试特殊需要而精心设计的特色功能：

临沂手持式光数字测试仪核相进入核相测试模块，侦听光口接收报文。支持2 个待核相的合并单元数据实现二次核相，也可是一个合并单元的不同通道组数据。选一路电压/电流作为基准，显示待核相电压/电流组别的幅值、相位、频率及幅值差、相位差等信息作为核相参考，可检验同侧电压/电流相序、有效值是否正确，不同侧电压/电流有效值、相位关系是否正确。 利用多光口同时接收数据的特性，可以将两条光纤同时接入两路光串口或两路光网口，对不同的合并单元的数据进行核相。需要注意的是，核相前需要在“侦听报文”页面勾选好待核相控制块，并点击“通道配置”，选择待核通道及基准通道。 通道配置完成后，点击“核相”或F4键，进入核相。2.8.1 向量图显示2.8.2 数据对比表格显示2.8.3 报文统计分析对比2.9 极性测试“极性”功能模块主要用于光数字电压、电流互感器、变压器进行直流法极性测试。 基本步骤如下： 1) 按直流法接好现场测试接线，确保TH-8508智能变电站光数字测试仪处于开机状态； 2) 进入极性测试界面，扫描SMV，在SMV扫描列表中查找到欲校核极性的SMV，选择欲校核极性的SMV并勾选需要核极性的通道； 3) 在直流法电池开关合上前按“核相”； 4) 合上电池开关，给出极性测试结果； 5) 极性测试完成后，观察通道指针左右摆动的情况，如果摆向“-”一端，则说明互感器是负极性；如果摆向“＋”一端，则说明互感器是正极性；如果指针不摆动，则说明测试失败，需要重新检查互感器、测试方法、参数设置等。
